本设备只要运用于新能源线束、高压线束的测试。
采用一体机柜设计，测试点位可无限扩展
功能全面适用于多种不同领域
测试系统采用模块化设计，性能稳定可靠
软件系统功能强大，操作方便，编程简易直观
多种测试模块选择，可进行多点位快速测试
可设置用户权限，有效保证测试文件的可控性和安全性
测试数据同步保存
可任意编辑打印内容
智能语音播报测试结果
| 输出电压 | |
| AC 输出 | 30mA |
| 测量精度 | 1%±5counts(5%±20 counts for real current) |
| 显示精度 | 1μA |
| 频率 | 50Hz/60Hz |
| DC 输出 | 10mA,显示精度：0.1μA |
| 测量精度 | 1%±5counts(5%±20 counts for real current) |
| 显示精度 | 0.1μA |
| 输出电流 | |
| AC 输出 | 0.05-5KV |
| 测量精度 | 1%±5V |
| 显示精度 | 2V |
| 频率 | 50Hz/60Hz |
| 功率 | MAX：150VA |
| DC 输出 | 0.05-6KV |
| 测量精度 | 1%±5V |
| 显示精度 | 2V |
| 功率 | MAX：60VA |
| IR 输出 | DC：0.05-1KV |
| 测量精度 | 1.5%±5V |
| 显示精度 | 2V |
| 绝缘电阻 | |
| IR 电压 | DC范围：0.05-1KV，电压精度：1.5%±5V |
| 测试范围 | 1MΩ-10GΩ |
| 测量显示精度 | 0.1MΩ |
| 测量精度 | ≥500V：1MΩ-1GΩ：±5%±10 counts，1GΩ-10GΩ：±10%±10 counts，10GΩ-50GΩ：±15%±10 counts； |
| ≤500V：0.1MΩ-1GΩ：±10%±10 counts | |
| 电弧测试 | |
| 设定方式 | 可程式 |
| 切断电流范围 | AC：1mA-15mA， DC：1mA-10mA |
| 侦测时间 | 10μs approx |
| 电阻测试 | |
| 导通 | 设置范围0.1-500K |
| 电阻 | 0.1-100KΩ；±3%±0.1Ω |
| 100K-1M；±5% | |
| 0.01-75Ω；±3%±0.1Ω | |
| 电感L、电容C、电阻R测试 | |
| 频率 | 50Hz-1M可选 |
| 电平 | 0.1V-2V |
| 偏置电流 | 内置：0-1A可选，外置：0-120A可选 |
应用领域：
新能源汽车线束测试
高铁、动车、轨道线束测试
航天、航空线束测试
医疗设备线束测试
家电、智能手机线束测试
其他行业高压线束测试
功能介绍：
耐电压测试
绝缘测试
导通测试
短路测试
电阻测试
LCR元件测试

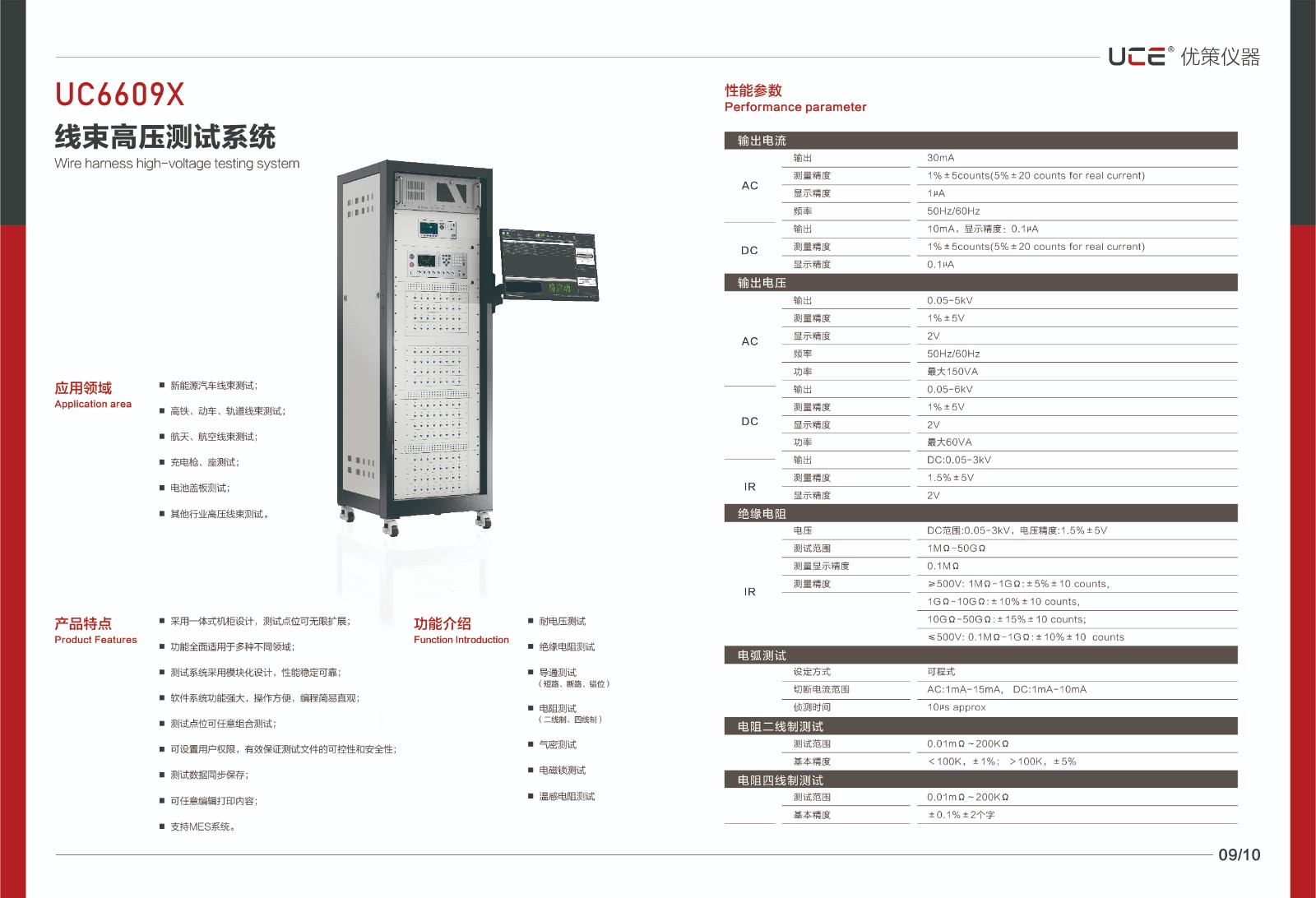

UC6609X 线束高压测试系统
测试模块：
1.气动模块：①主体部分由多层电木和POM组成，电木表面为防火面料，防划防污。测试探针有镀金台阶针和螺纹针可供选择，使用寿命在10万次左右，下面安装有控制电路，控制电路具有防冲击保护，电磁阀和气缸均为特殊定制，整体工艺和使用寿命都有保证。
②能进行垂直度、二次锁、防呆检测
2.气密模块：①主体部分由多层电木和POM组成，电木表面为防火面料，防划防污。腔体使用铝腔或者铜腔，极大的保证对插精度和气密性。测试探针有镀金台阶针和螺纹针可供选择，使用寿命在10万次左右，下面安装有控制电路，控制电路具有防冲击保护，电磁阀和气缸均为特殊定制，整体工艺和使用寿命都有保证。
②能进行垂直度、二次锁、气密性、防呆检测
3.滑道模块：主要由滑道治具和POM组成，测试探针有镀金台阶针和螺纹针和一体针可供选择，使用寿命在10万次左右
4.手动模块：主体部分为POM材质，固定结构有钩子和卡扣可供选择，钩子又分为手动钩子和可拔插钩子。测试探针有镀金台阶针和螺纹针和一体针可供选择，使用寿命在10万次左右
