测量功能 | |
LCR测试参数 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ |
测试频率 | 50、60、80、100、120、150、200、250、300、400、500、600、800、1K、1.2K、1.5K、2K、2.5K、3K、4K、5K、6K、8K、10K、12K、15K、20K、25K、30K、40K、50K、60K、80K、100K、120K、150K、200K(Hz) ，37个频点 |
基本测量准确度 | 0.1% |
等效电路 | 串联, 并联 |
数学功能 | 绝对值偏差, 百分比偏差 |
量程方式 | 自动, 保持, 手动选择 |
触发方式 | 内部, 手动, 外部, 总线 |
测量速度（≥1kHz） | 快速: 40次/秒, 中速: 11次/秒, 慢速: 3次/秒 |
平均次数 | 1—255 |
延时时间 | 0—60s, 以1ms步进 |
校准功能 | 开路 / 短路 / 负载 |
测试端配置 | 五端 |
显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） |
显示器 | 5位分辨率，4.3英寸LCD显示器 |
测试信号 | |
测试信号频率 | 50 Hz－200 kHz |
输出阻抗 | 25Ω、30 Ω、50 Ω、100 Ω可选择 |
测试信号电平 | 正常：0-1V可调 准确度：10% |
显示范围 | |
|Z|, R, X | 0.01m Ω — 99.999 MΩ |
|Y|, G, B | 0.0001µS — 99.999 S |
C | 0.0001 pF — 9.9999 F |
L | 0.0001 µH — 999.99 H |
D | 0.0001 — 9.9999 |
Q | 0.0001 — 99999 |
θ (DEG) | -179.99º — 179.99 º |
θ (RAD) | -3.14159 — 3.14159 |
其他 | |
比较器功能 | 十档分选功能 |
存储器 | 100组内部仪器设定供存储/调用，外部500组 |
接口 | 标配RS232C、USB HOST，可选GPIB 、HANDLER |
| 操作温度、湿度 | 0℃-40℃ 90%RH | |
| 电源要求 | 电压 | 100V-120V 198V-242V |
| 频率 | 47.5Hz-63Hz | |
| 功耗 | ≤30VA | |
| 体积 | 380mm×102mm×270mm | |
| 重量 | 约3.6kg |
4.3英寸LCD显示器，更直观清晰
50 Hz－200 kHz，37个典型频率点
25 Ω、30 Ω、50 Ω、100 Ω多种不同信号源输出阻抗
内建比较器, 十档分选及档计数功能
内部100组设定文件，U盘扩展多组测试文件保存或调用
可通过USB HOST来实现仪器软件版本的升级和更新
U盘拷屏功能保存数据更方便,可支持格式FAT16, FAT32文件系统
标配RS232C、HANDLER、USB HOST，可选GPIB

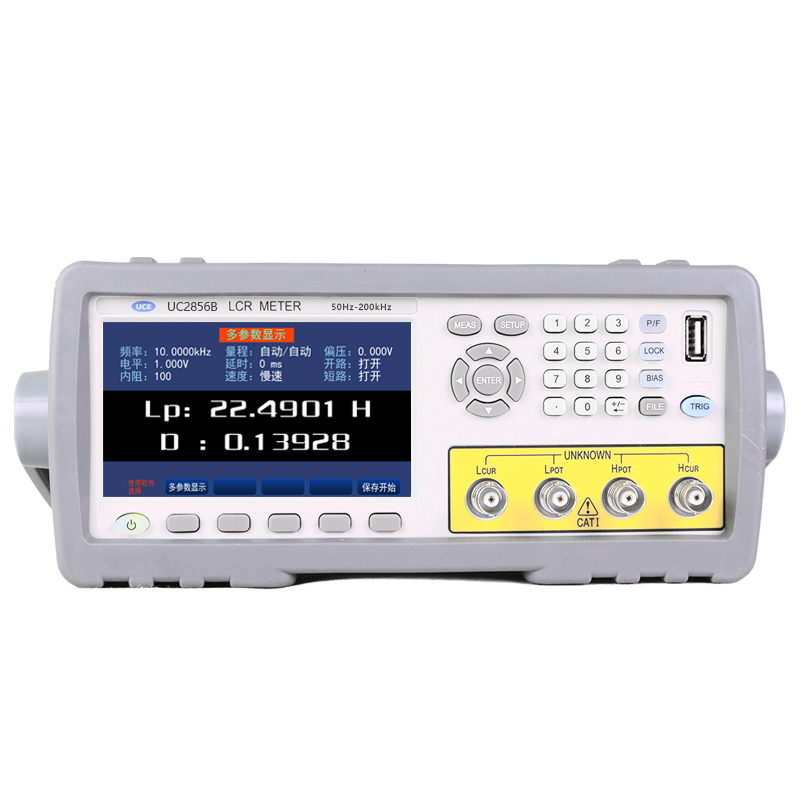

UC2858B+ 精密LCR数字电桥
仪器配件
UC26005B 四端测试夹具
UC26011B 四端开尔文测试电缆
UC26010A 镀金短路片
电源线
可选配件
UC26009B SMD 测试钳
UC26008A SMD 测试盒
UC10201 数据采集软件
